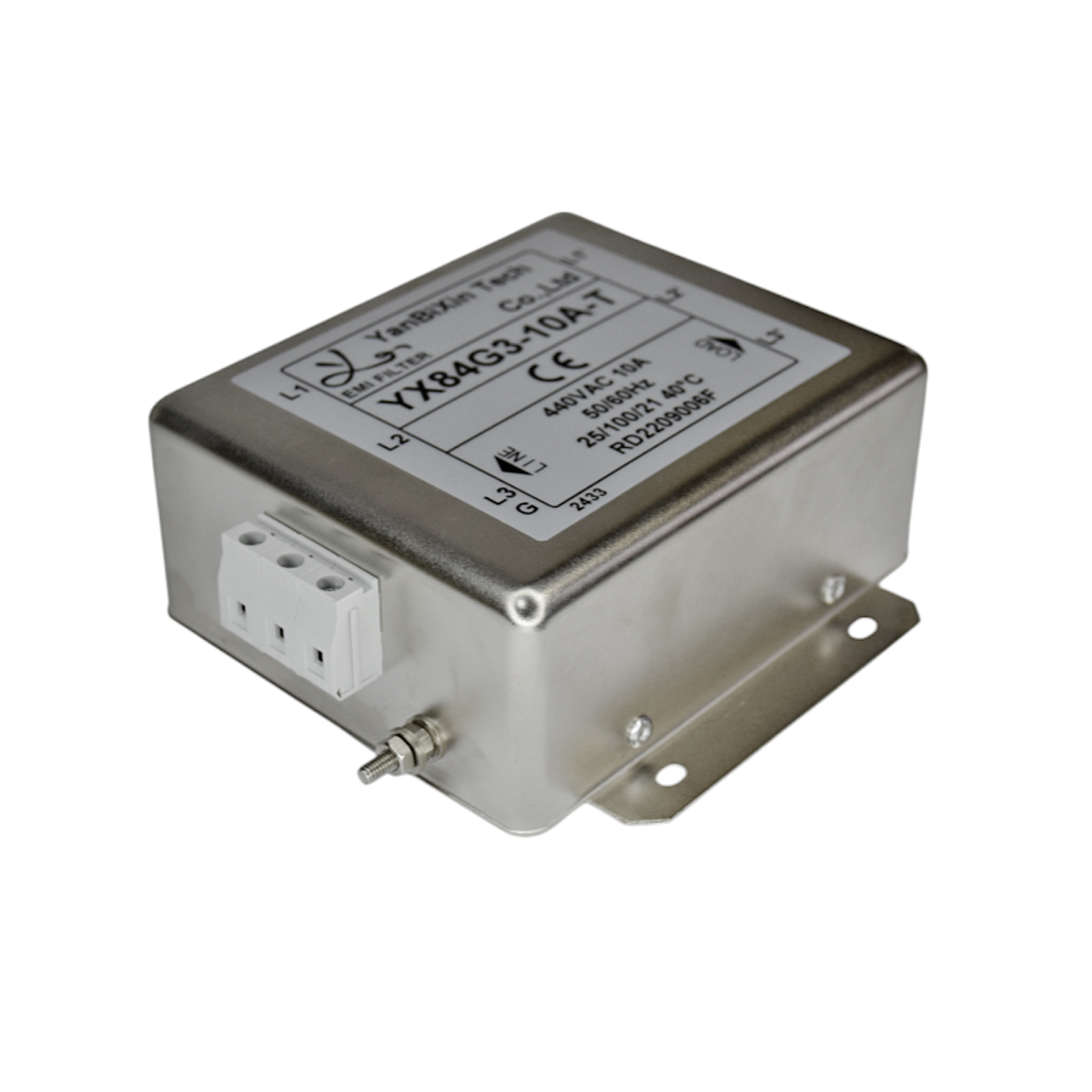

Фільтр ВЧ EMI 250/440VAC YX84G3-10A-T
Електромагнітне випромінювання (ЕМI) в широкому сенсі визначаються як електричні або магнітні перешкоди, які погіршують або порушують цілісність сигналу або компонентів і функціональність електронного обладнання. Електромагнітні перешкоди, які охоплюють радіочастотні перешкоди, звичайно розбиваються на дві широкі області. Вузькосмугові випромінювання зазвичай створюються людиною і обмежуються крихітної областю радіочастотного спектру.
Шум, створюваний лінією електропередачі, також є хорошим прикладом вузькосмугового випромінювання. Вони можуть бути безперервними або спорадичними. Широкосмугові випромінювання можуть бути як штучними, так і природними. Вони мають тенденцію впливати на велику область електромагнітного спектру. Вони можуть бути одноразовими, випадковими або безперервними. Все від удару блискавки до комп'ютерів генерує широкосмугове випромінювання.
Електромагнітні перешкоди, з якими стикаються фільтри ЕМІ, можуть бути викликані різними способами. Всередині електричного пристрою перешкоди можуть створюватися імпедансом, опором струму під взаємозалежної проводці. Це також може бути викликано коливаннями напруги в провідниках. Електромагнітні перешкоди генеруються ззовні космічною енергією, такий як сонячні спалахи, лініями електропередач або телефонними лініями, приладами і шнурами живлення.
Значна частина електромагнітних перешкод генерується та передається по лініях електропередач до обладнання. Фільтри електромагнітних перешкод можуть бути як пристроями, так і внутрішніми модулями, які призначені для зменшення або усунення цих типів перешкод. Більшість електромагнітних перешкод знаходяться в діапазоні високих частот. Це просто означає, що якщо б сигнал був виміряний, наприклад, як синусоїда, цикли були б дуже близькі один до одного.
Фільтр ЕМІ має два типи компонентів - конденсатори і котушки індуктивності. Конденсатори пригнічують постійний струм, де значна кількість електромагнітних перешкод переноситься в пристрій, в той же час дозволяючи змінному струму проходити. Котушки індуктивності – це крихітні електромагніти, які здатні утримувати енергію в магнітному полі при проходженні через них електричного струму, зменшуючи тим самим загальну напругу.
Конденсатори, що використовуються у фільтрах електромагнітних перешкод, називаються шунтуючими конденсаторами, які перенаправляють струм в певному діапазоні високої частоти з ланцюга або компонента. Коли струм проходить через кожну котушку, загальна сила або напруга зменшується. Фільтри електромагнітних перешкод використовуються в самих різних областях – вони в лабораторному обладнанні, радіоапаратурі, комп'ютерах, мед. приладах тощо. Корисне PDF
