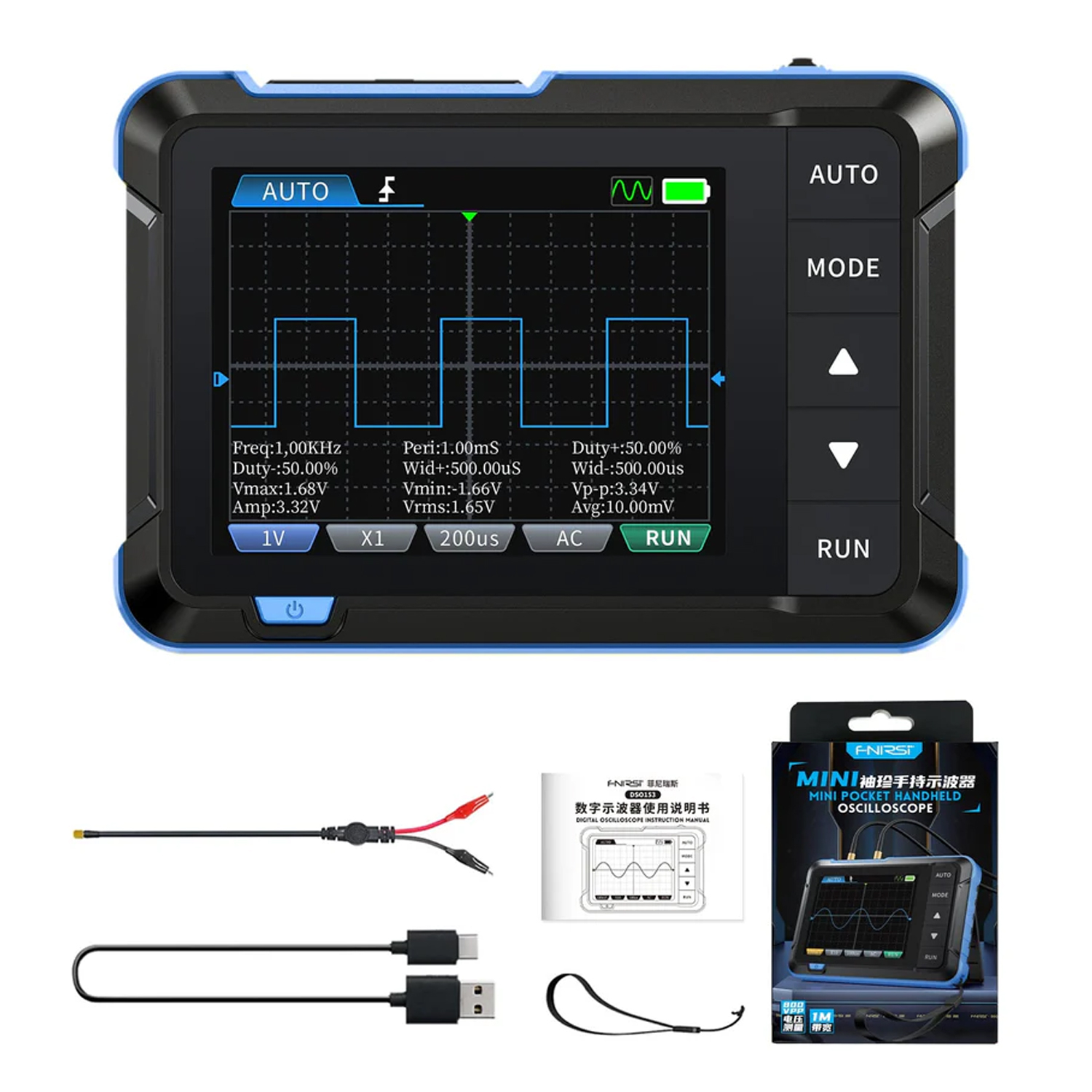

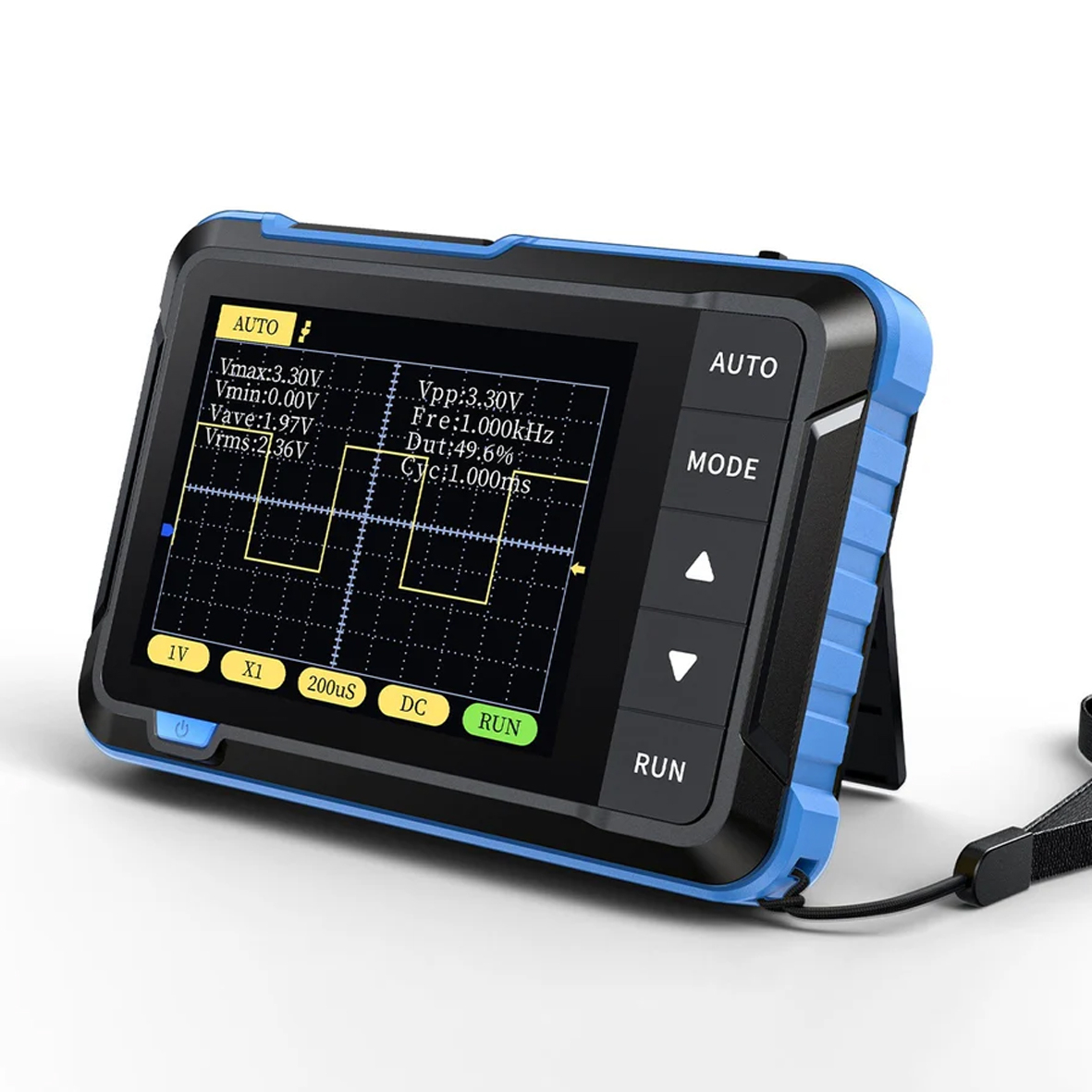

FNIRSI DSO153 1MHz*1 міні осцилограф / генератор сигналів, стандартна комплектація

DSO153 поєднує продуктивність та портативність, що робить його чудовим інструментом для планового обслуговування та освітнього використання. Він пропонує всебічний набір функцій, що підходить для загального тестування сигналів. Цей осцилограф має частоту дискретизації в реальному часі 5 МГц/с, пропускну здатність 1 МГц та повну функцію запуску (одиничний, нормальний, автоматичний). Його можна вільно використовувати як для періодичних аналогових, так і для неперіодичних цифрових сигналів, і він може вимірювати напругу до ±400 В з ефективним автоматичним режимом одним клацанням миші, який може відображати виміряну форму сигналу без складних налаштувань. Крім того, він оснащений генератором сигналів, здатним видавати 14 типів сигналів (10 кГц). Оснащений 2,8-дюймовим РК-екраном HD з роздільною здатністю 320*240 та вбудованим високоякісним літієвим акумулятором ємністю 1000 мАг, його можна використовувати близько 4 годин після повної зарядки.

Основні моменти :

✦ Оновлена версія: осцилограф і генератор сигналів DDS з двома режимами роботи, високою пропускною здатністю 1 МГц, високою частотою дискретизації 5 МГц/с, діапазоном часової бази 500 нс-20 с та можливістю вимірювання напруги до 400 В.

✦ Генератор сигналів DDS: Генератор сигналів DDS може видавати 14 форм сигналу, а максимальна вихідна частота форми сигналу становить до 10 кГц.

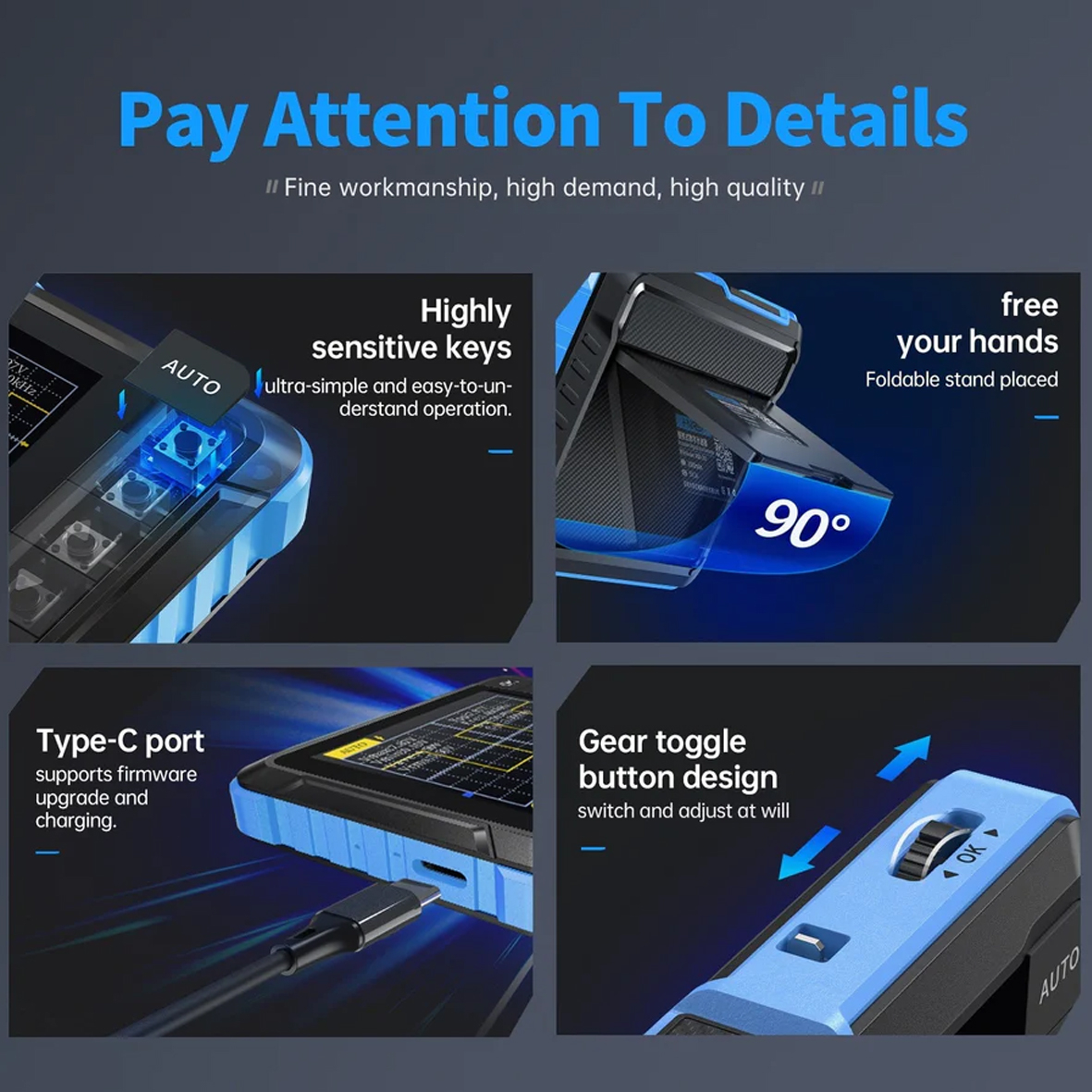

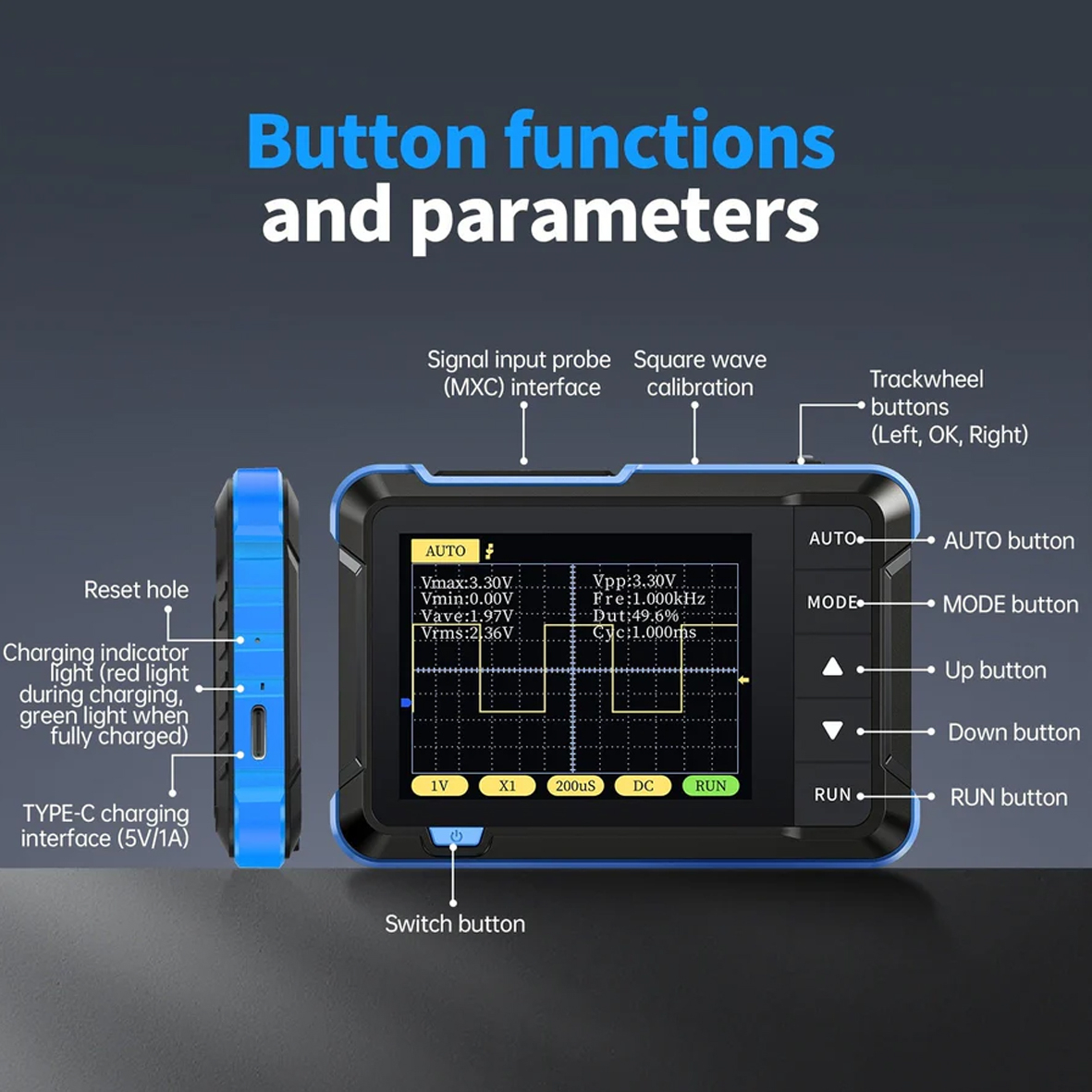

✦ Просте вимірювання: Портативний осцилограф оснащений інтелектуальною функцією автоматичного налаштування одним клацанням миші. Тривале натискання кнопки AUTO дозволяє швидко калібрувати базову лінію та відобразити форму вимірювання без складного налагодження.

✦ Професійний дизайн: Автомобільний осцилограф оснащений 2,8-дюймовим РК-дисплеєм високої чіткості, роздільною здатністю 320*240, функцією автоматичного/нормального/одиночного запуску, підходить для періодичних аналогових сигналів та неперіодичних цифрових сигналів.

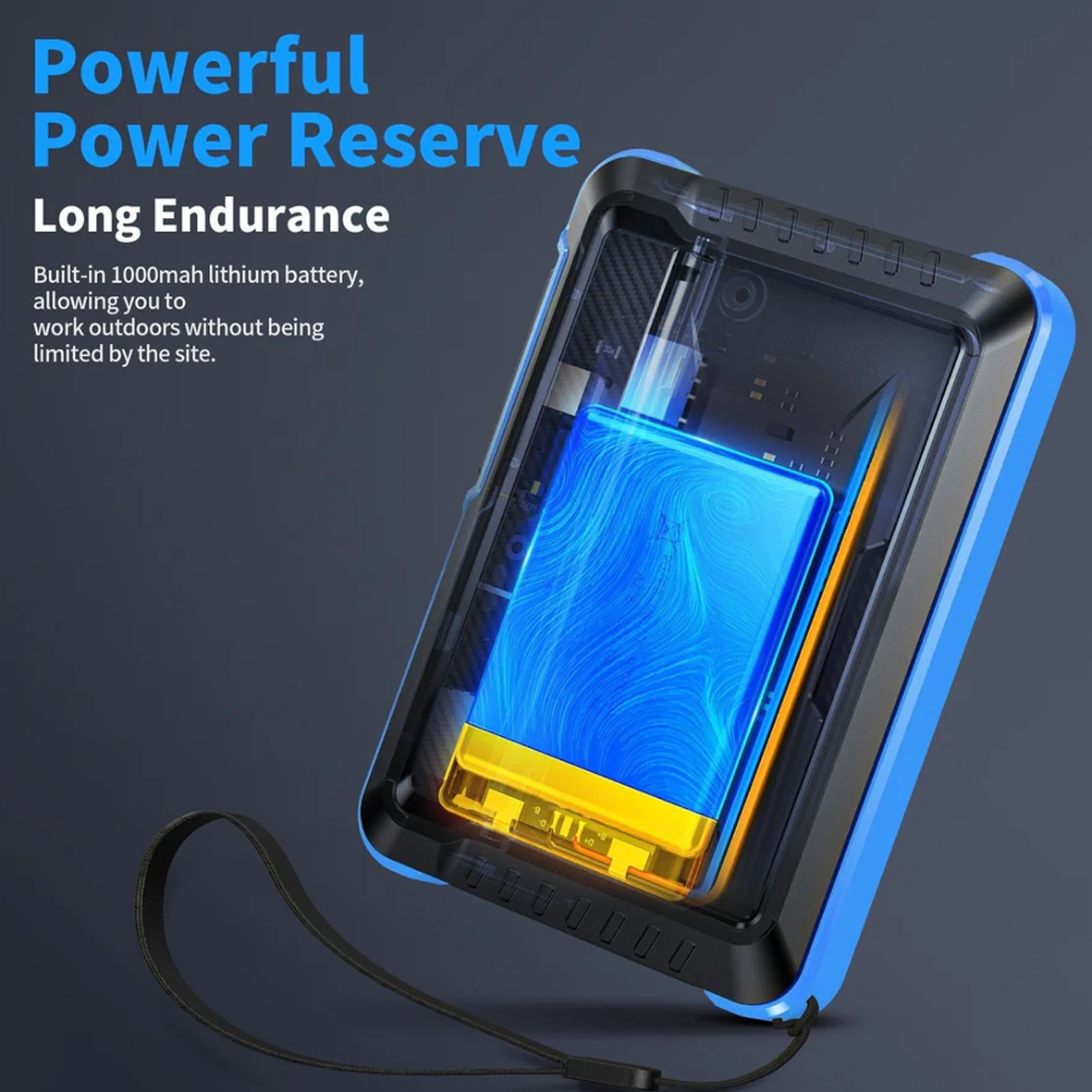

✦ Акумуляторна літієва батарея: Портативний осцилограф має вбудовану високоякісну літієву батарею ємністю 1000 мАг, підтримує зарядку через інтерфейс Type-C та має час роботи від батареї близько 4 годин.

 Особливості

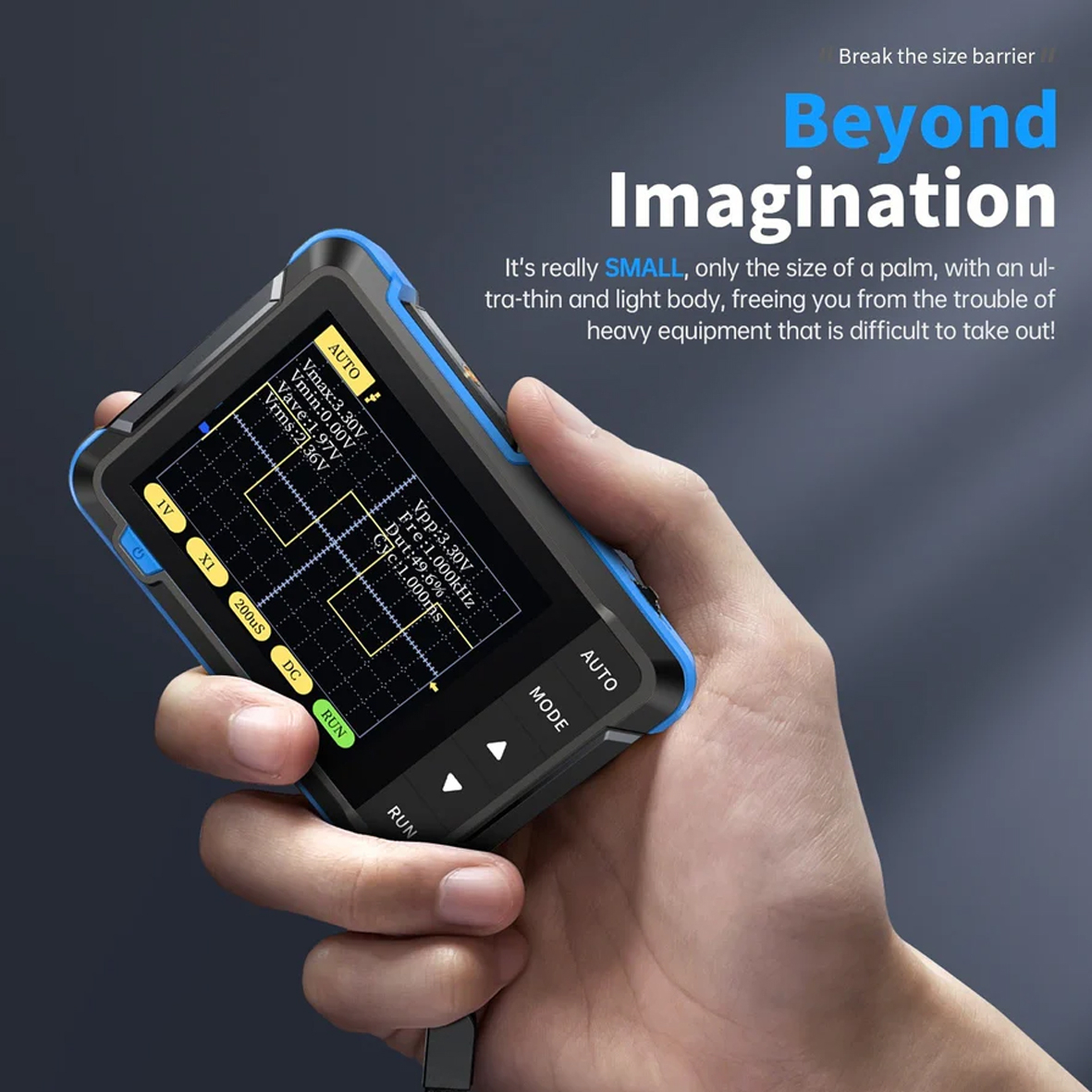

• Портативний 2,8-дюймовий TFT-осцилограф для початківців та аматорів
• Осцилограф DSO: 5 Мс/с, смуга пропускання 1 МГц, діапазон напруги ±400 В.
• Генератор сигналів: 10 кГц
• РК-дисплей високої чіткості 320*240, інтерфейс Type-C.
• Готова збірка, легка, ідеально підходить для обслуговування.
• Різноманітні функції спуску: одиночний, звичайний, автоматичний.
• Підтримка типів сигналів: періодичні аналогові сигнали та неперіодичні цифрові сигнали.
• 8 різних мов: китайська, англійська, російська, японська, іспанська, португальська, німецька, корейська.
• АВТОМАТИЧНИЙ режим одним клацанням миші: легке відображення осцилограм з мінімальним введенням даних.
• Термін служби батареї: вбудований літій-іонний акумулятор ємністю 1000 мАг з 4 годинами роботи на одному заряді.
• Рекомендоване використання : підходить для планового обслуговування обладнання та демонстрації навчальних сигналів.

Основні параметри:

• Бренд: FNIRSI
• Модель: DSO153
• Дисплей: 2,8 дюйма / PPI: 320*240
• Заряджання через USB: 5 В/1 А
• Ємність літієвої батареї: 1000 мАг
• Розмір: 99x68,3x19,5 мм
• Вага: 100 г

Міні-осцилограф:

• Канал: 1
• Частота дискретизації: 5 Мс/с
• Пропускна здатність: 1 МГц
• Вертикальна чутливість: 10 мВ/поділ-10 В/поділ (Прогрес відповідно до способу 1-2-5)
• Діапазон часової бази: 500 нс/поділ-20 с/поділ (Прогрес згідно зі способом 1-2-5)
• Діапазон напруги:

• X1: ±40 В (Vpp: 80 В)
• X10: ±400 В (Vpp: 800 В)

• Режим запуску: Автоматичний / Звичайний / Одинарний
• Тригерний край: Наростаючий фронт / Спадаючий фронт
• Зчеплення: AC/DC

Генератор сигналів:

• Частота: 0-10 кГц
• Робочий цикл: 0-100% (прямокутні та пилкоподібні хвилі)
• Амплітуда: 0,1-3,3 В
• Форми хвиль: Синусоїда, прямокутна хвиля, пилкоподібна хвиля, півхвиля, повна хвиля, ступінчаста хвиля, антиступінчаста хвиля, шумова хвиля, експоненціальне наростання, експоненціальне падіння, сигнал постійного струму, багатотональний сигнал, імпульс стікання, хвиля Лоренца.
