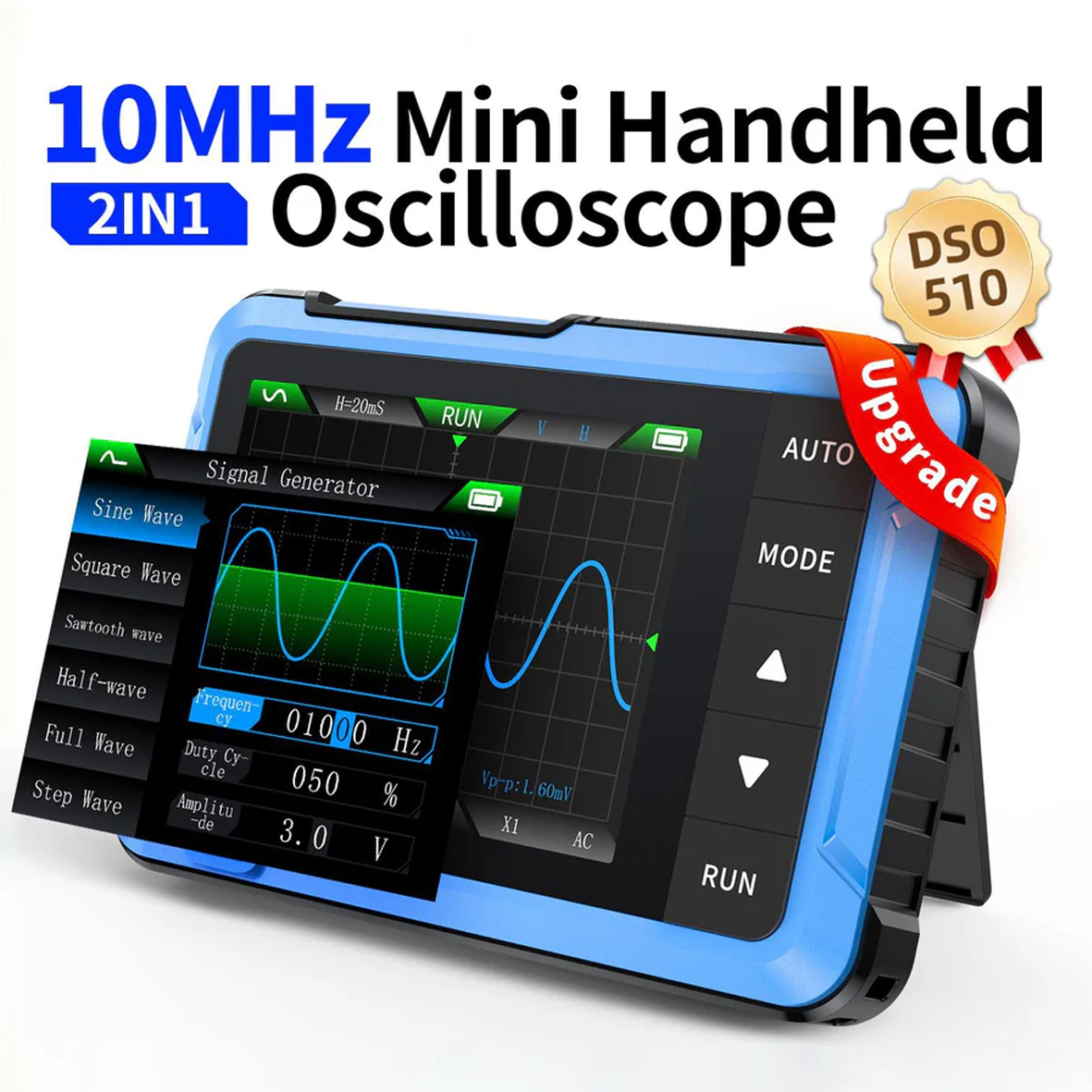

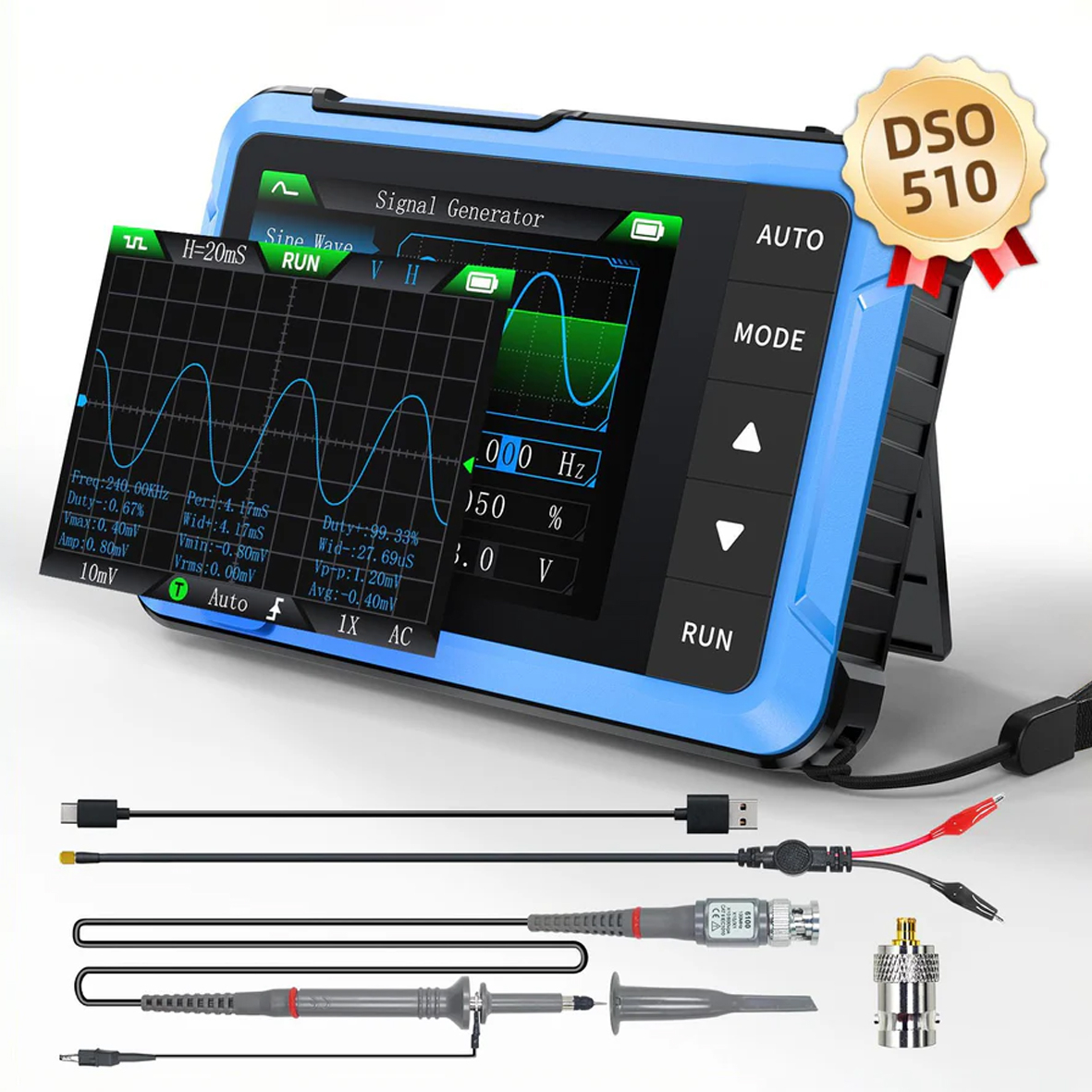

FNIRSI DSO510, 10MHz*1 осцилограф / генератор сигналів

DSO510 – це високопродуктивний флагманський осцилограф, ідеальний для тестування складних сигналів, досліджень та розробок. Розроблений з розширеним функціоналом, він ідеально підходить для професіоналів, які займаються складним ремонтом або навчальними закладами, яким потрібні точні вимірювання.
Цей осцилограф пропонує частоту дискретизації в реальному часі 48 МВ/с та смугу пропускання 10 МГц, підтримуючи як періодичні аналогові, так і неперіодичні цифрові сигнали. Оснащений повним набором режимів запуску (одиничний, нормальний, автоматичний), він забезпечує надійну точність у широкому діапазоні вимірювання напруги ±400 В. DSO510 також має ефективний автоматичний режим одним клацанням миші, який миттєво відображає форми сигналів без складних налаштувань.
Крім того, він включає вбудований генератор сигналів з вихідною частотою 50 кГц, що дозволяє створювати універсальні налаштування тестування. Його 2,8-дюймовий HD РК-екран з роздільною здатністю 320×240 забезпечує чітке зображення, а літієва батарея ємністю 1000 мАг забезпечує до 4 годин безперервної роботи.

Основні моменти

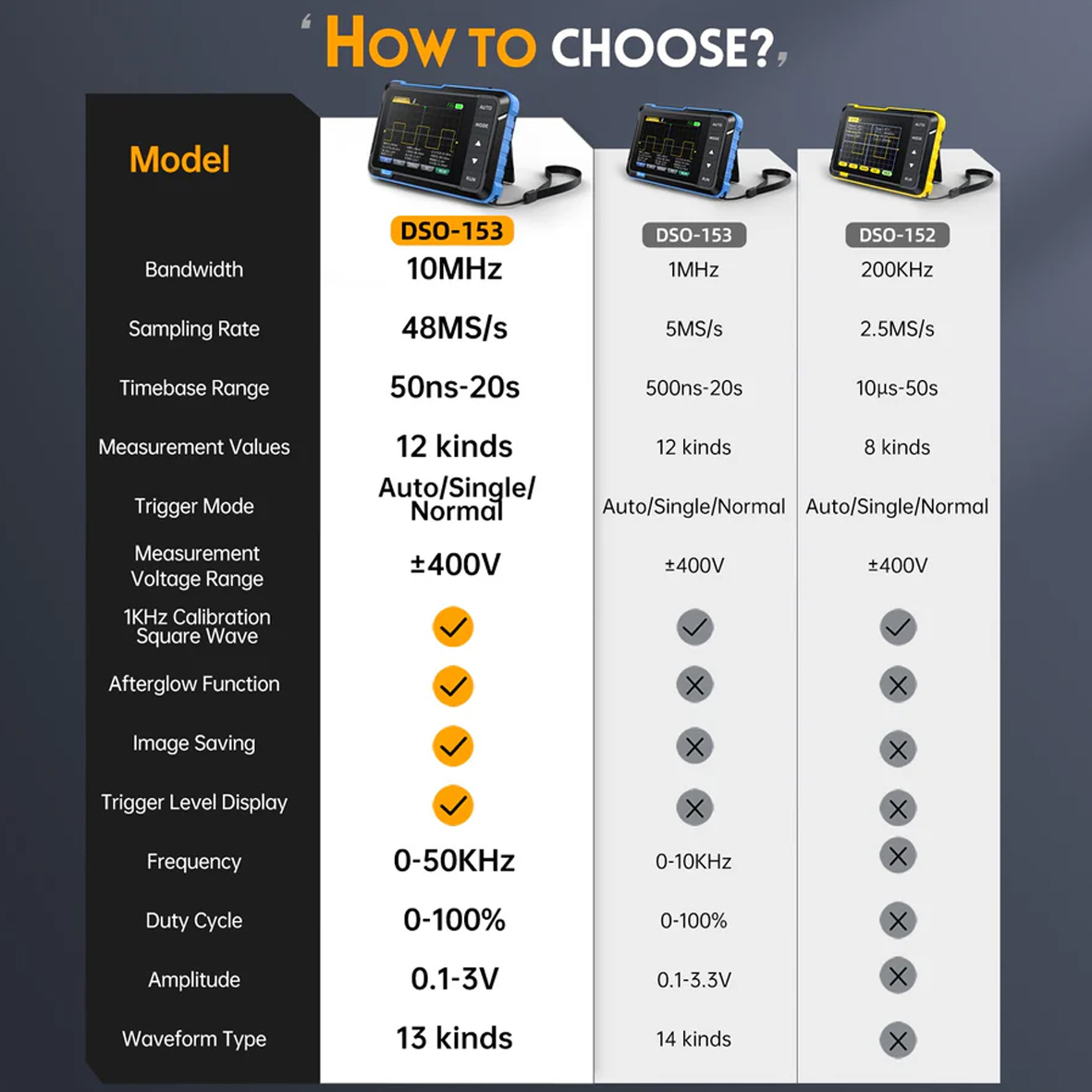

• Оновлена ​​версія: Портативний осцилограф FNIRSI DSO-510 – це оновлена ​​версія осцилографа FNIRSI DSO152, з широкою смугою пропускання 10 МГц, високою частотою дискретизації 48 МВ/с, діапазоном часової розгортки 50 нс-20 С. Можна вимірювати напругу до 400 В.

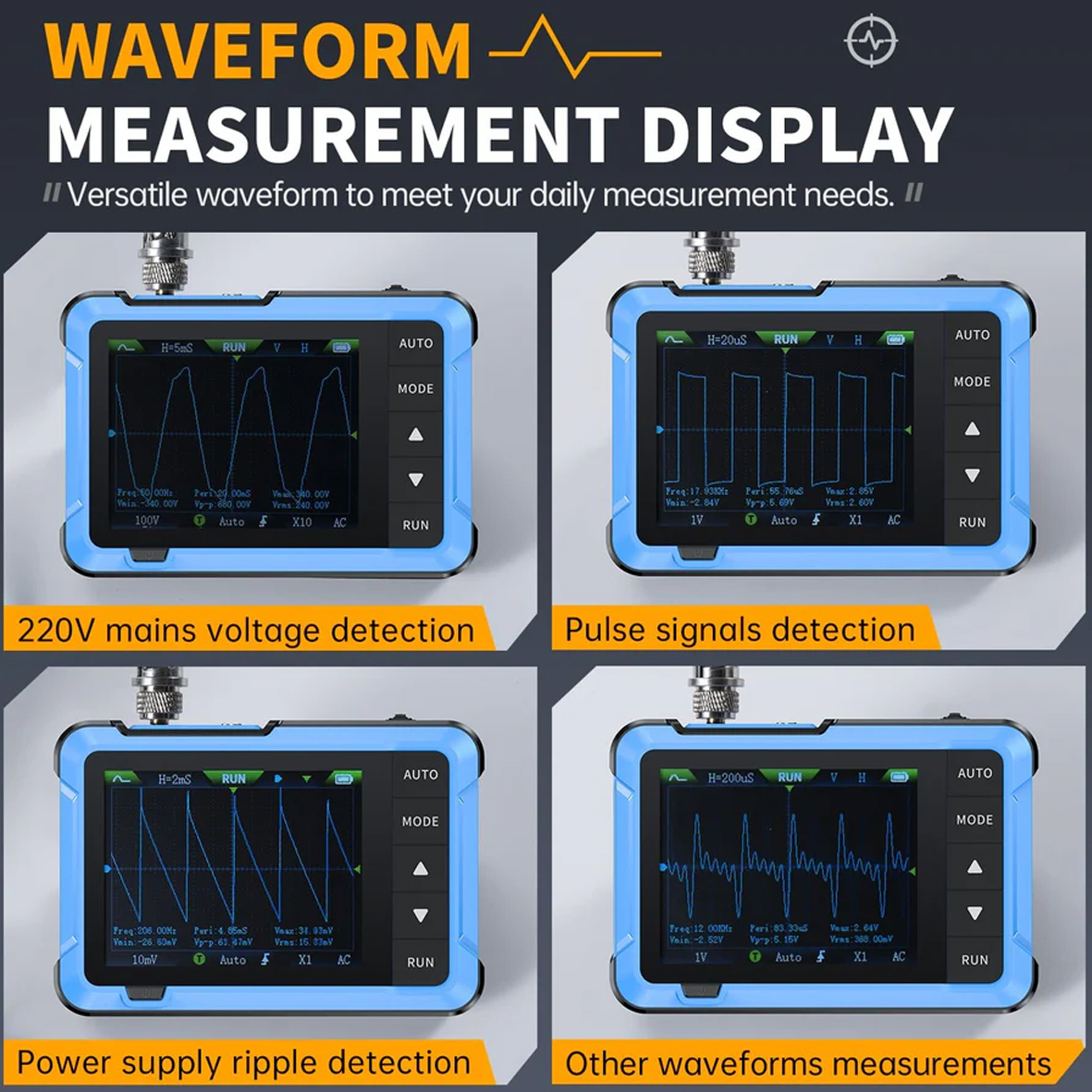

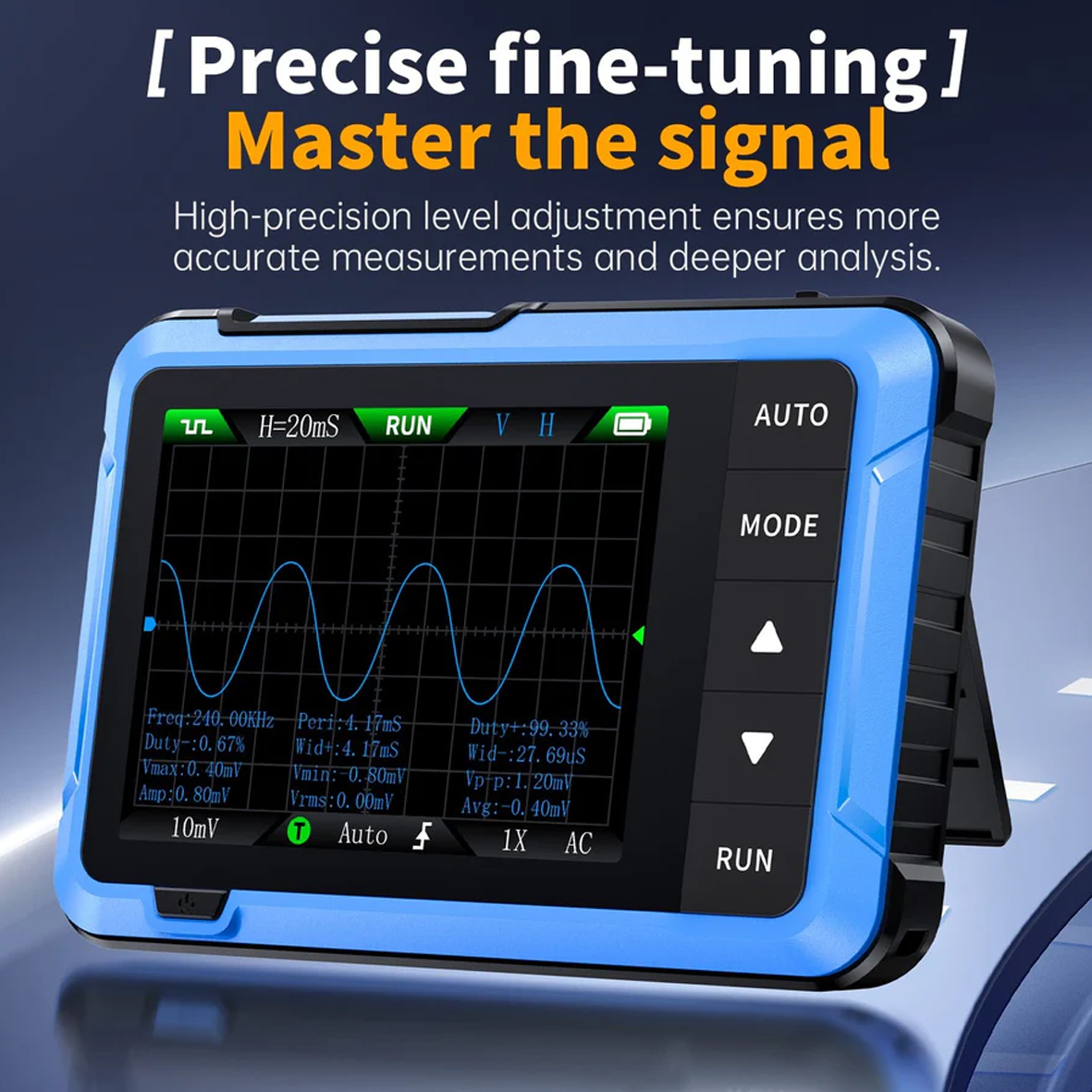

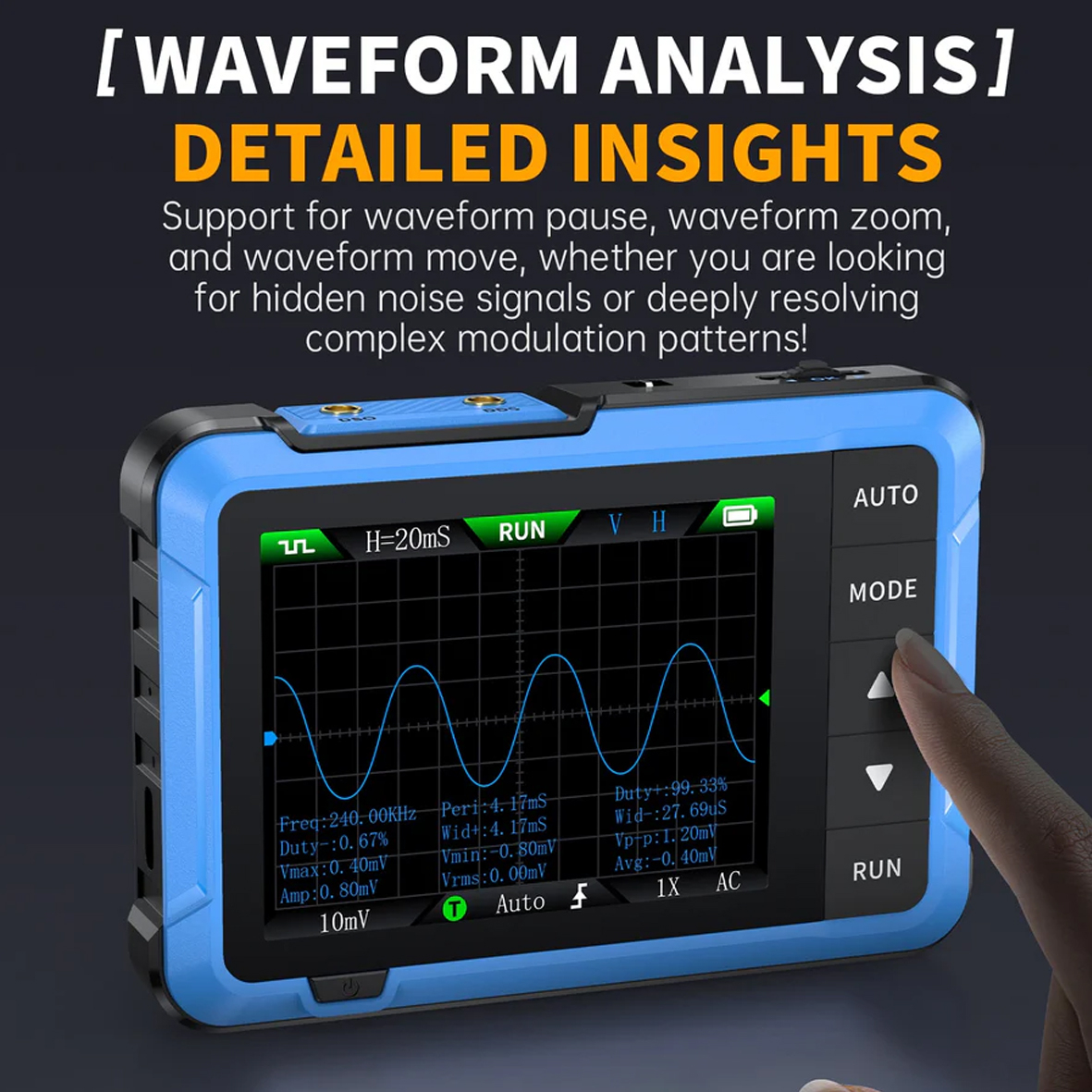

• Точне вимірювання: Цифровий портативний осцилограф підтримує рівень відображення та нескінченне післясвітіння, що дозволяє точно фіксувати характеристики сигналу. Він підтримує масштабування форми сигналу, призупинення, рух, а також функції збереження та експорту зображень.

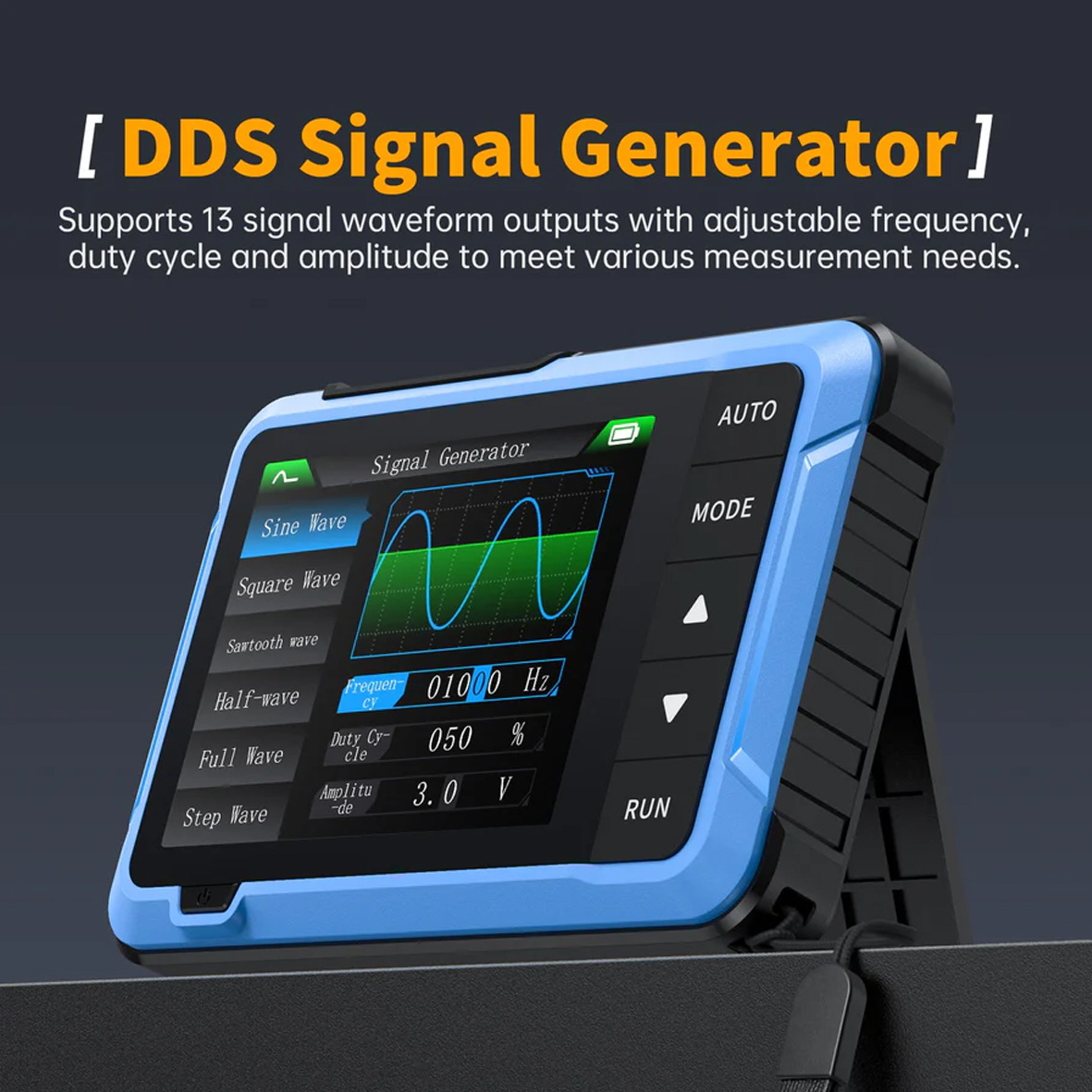

•  Генератор сигналів DDS: FNIRSI DSO-510 може виводити 13 видів сигналів, а максимальна вихідна частота сигналу становить до 50 кГц, що може задовольнити потреби моделювання різноманітних сигналів та підвищити ефективність тестування та аналізу.
• Професійний дизайн: підходить для періодичних аналогових та неперіодичних цифрових сигналів. 2,8-дюймовий HD РК-дисплей, роздільна здатність 320*240, чіткий та легкий для спостереження. Функція AUTO однією клавішею може автоматично оптимізувати параметри вимірювання.

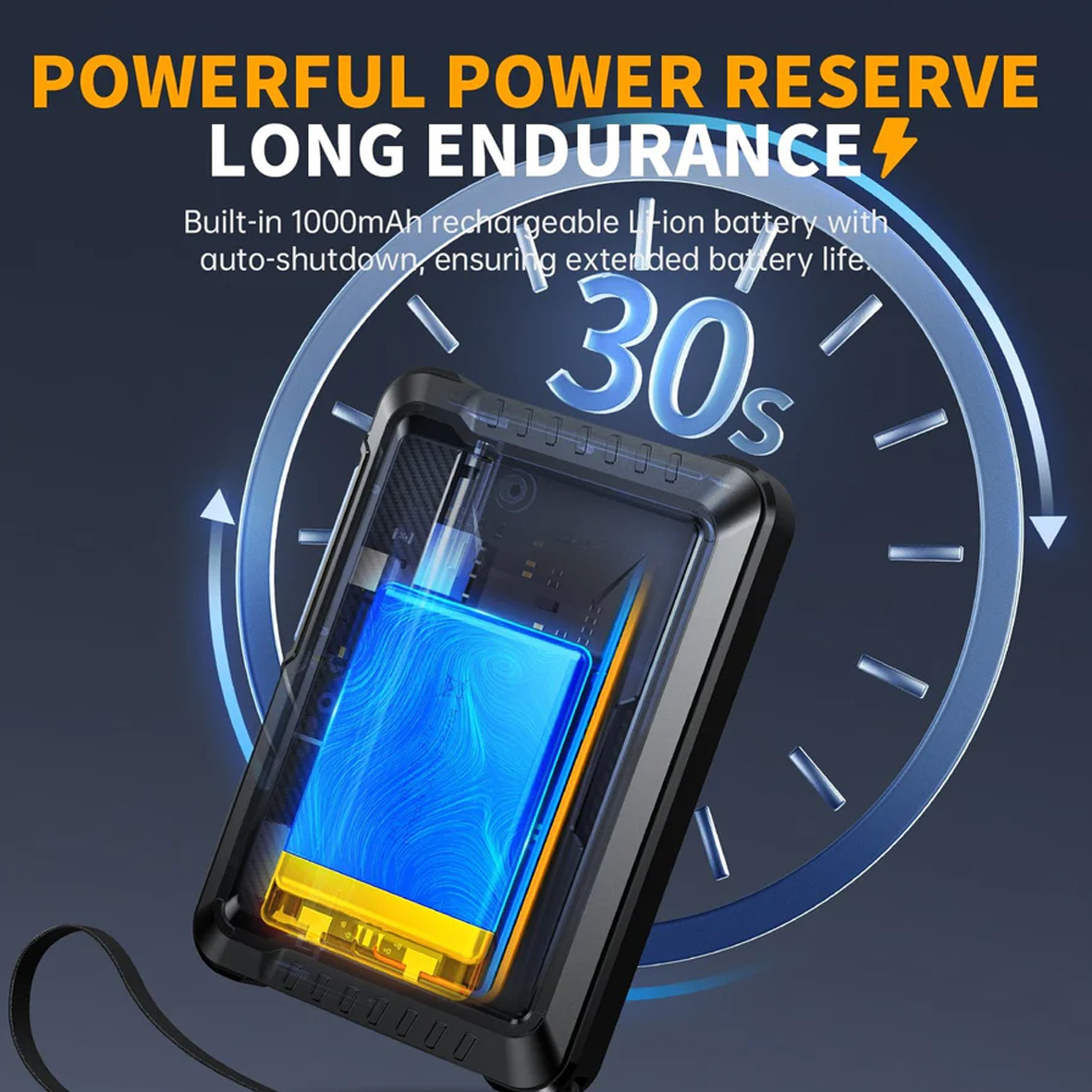

• Тривалий термін служби батареї: Автомобільний осцилограф має вбудований високоякісний літій-іонний акумулятор ємністю 1000 мАг та підтримує зарядку через інтерфейс Type-C для забезпечення безтурботного тривалого використання.

Особливості

• Портативний 2,8-дюймовий TFT-осцилограф для початківців та аматорів
• Осцилограф DSO: 48 Мс/с, смуга пропускання 10 МГц, діапазон напруги ±400 В.
•  Генератор сигналів: 50 кГц
• РК-дисплей високої чіткості 320*240, інтерфейс Type-C.
• Готова збірка, легка, ідеально підходить для обслуговування.
• Різноманітні функції спуску: одиночний, звичайний, автоматичний.
• Підтримка типів сигналів: періодичні аналогові сигнали та неперіодичні цифрові сигнали.
• 2 мови: китайська, англійська
• АВТОМАТИЧНИЙ режим одним клацанням миші: миттєво відображає форми сигналів без складних налаштувань.
• Термін служби батареї: вбудований літій-іонний акумулятор ємністю 1000 мАг з 4 годинами роботи на одному заряді.
• Рекомендоване використання : ідеально підходить для складного ремонту, розробки та освітніх проектів.

Основні параметри

• Бренд: FNIRSI
• Модель: DSO-510
• Дисплей: 2,8 дюйма / PPI: 320*240
• Заряджання через USB: 5 В/1 А
• Ємність літієвої батареї: 1000 мАг
• Розмір: 99x68,3x19,5 мм
• Вага: 104 г

Міні-осцилограф

·         Канал: 1

·         Частота дискретизації: 48 Мс/с

·         Пропускна здатність: 10 МГц

·         Вертикальна чутливість: 10 мВ/поділ-20 В/поділ (Прогрес відповідно до способу 1-2-5)

·         Діапазон часової бази: 50 нс/поділ – 20 с/поділ (Прогрес згідно зі способом 1-2-5)

·         Діапазон напруги: X1: ±40 В (Vpp: 80 В)
X10: ±400 В (Vpp: 800 В)

·         Режим запуску: Автоматичний / Звичайний / Одинарний

·         Тригерний край: Наростаючий фронт / Спадаючий фронт

·         Зчеплення: AC/DC

 Генератор сигналів

·         Частота: 0-50 кГц

·         Робочий цикл: 0-100% (прямокутні та пилкоподібні хвилі)

·         Амплітуда: 0,1-3,0 В

·         Форми хвиль

·         Синусоїда, прямокутна хвиля, пилкоподібна хвиля, півхвиля, повна хвиля, ступінчаста хвиля, антиступінчаста хвиля, експоненціальне наростання, експоненціальне падіння, сигнал постійного струму, багатотональний сигнал, імпульс промивання, хвиля Лоренца.
