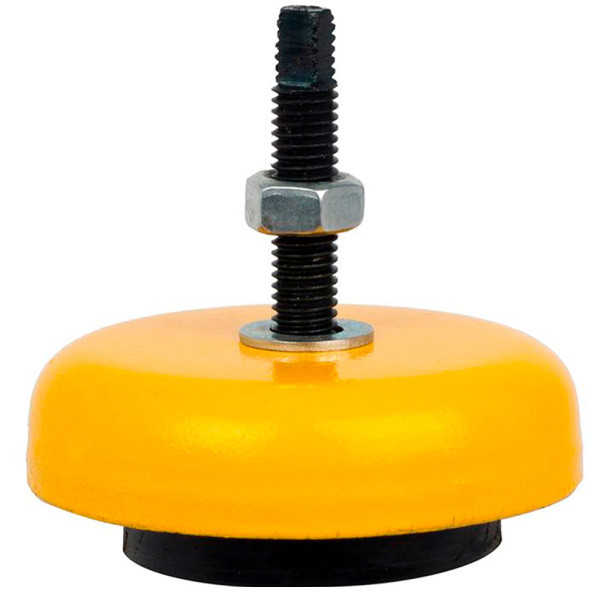

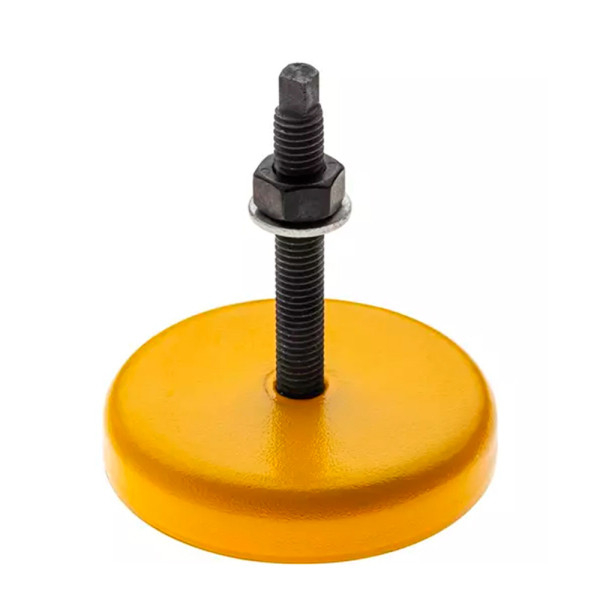

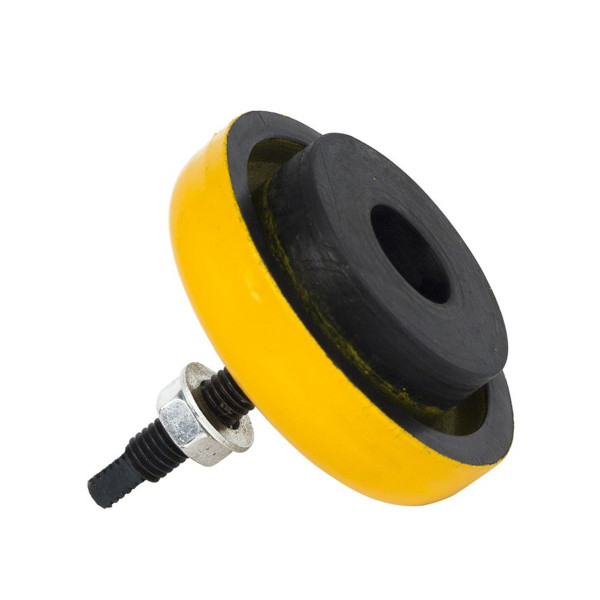

Віброопора регульована діам.160мм М16

Віброопора регульована діам. 40/80/120/160 – чудове рішення для зниження руйнівних впливів на виробництві.Вони дозволяють справлятися з шумом і шкідливими вібраціями.  Робоча модель віброопори-амортизатора встановлюється без влаштування спеціального фундаменту.  Робоча висота обладнання регулюється завдяки спеціальній конструкції упору.  Антивібраційні опори застосовуються до різного обладнання.  Основна сфера застосування – промислові верстати та преси.  Реалізується як активна, і пасивна віброізоляція.Основні переваги наших віброопор :· міцна конструкція;· без фундаментне розміщення обладнання;· точне нівелювання;· віброізоляція;· шумоізоляціяКонструкція віброопори :· захисна кришка та пластина нівелювання зі сталі;· гумовий демпфер Гума :· нітрильна (NBR) Нівелювання :· шляхом фіксації рами обладнання між двома гайками на всій висоті різьби віброопори, в залежності від моделі діапазон нівелювання складає 38-138мм.· шляхом «тонкого регулювання» при встановленні рами обладнання безпосередньо на опорну металеву кришку віброопори висота «тонкого» нівелювання в залежності від моделі складає 5-12 мм. При цьому шляхом встановлення підкладок між рамою обладнання та опорною металевою кришкою віброопори можна здійснити регулювання по всі висоті різьби віброопори, що в залежності від моделі становить 38-138мм.

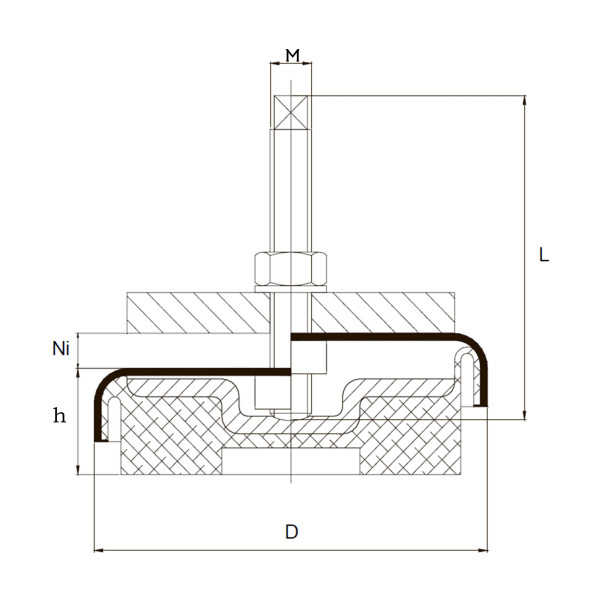

Власна частота :· 25-10 ГцОсновні характеристики і розміри віброопор 40/80/120/160 наведені в таблиці нижче :

Діаметр металевої кришки віброопори ØD, мм

Діаметр гумової п'яти Ød, мм

H, мм

Висота

L, мм

Різьба

G

Регулювальний квадрат

□, мм

Діапазон тонкого регулювання регулювальним квадратом Ni, мм

Гайка

S, мм

Максимальне навантаження, кг

Деформація при макс. навантаженні, мм

40

27

15

38

M8

5

5

12-13

80

1,4

80

55

25

95

M10

7

8

17

80-400

2,8

120

85

31

115

M12

7

12

19

400-1200

3,2

160

118

31

138

M16

10

12

24

1200-3000

3,3
